Piliers de soutien

Finalement, nous nous sommes attaqués aux  piliers de soutien des poutres sur lesquelles on posera notre plancher.
Commencement par... du rangement ! (je crois qu'on n'aura jamais autant rangé de notre vie : déplacer les outils, les ranger, les re-déplacer, les re-ranger...pfff !) Donc là, ça ne devrait plus bouger car on a laissé libre l'entrée (pour l'ouverture) et les cotés pour les piliers et poutres.


Donc pour notre plancher du 1er (env. 40m²), nous avons fait 2 piliers au milieu de chaque coté du garage. Sur ces piliers, viendra se poser une poutre ancrée dans les murs du fond et de devant (poutre béton + U de 20x25cm).
J'ai l'impression que ce n'est pas très clair... les photos parleront d'elles-mêmes...

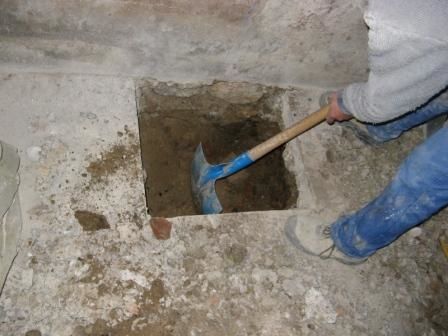

Fondation pilier

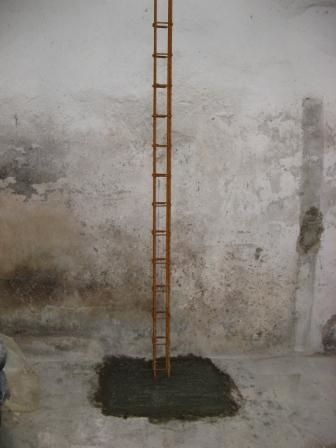

Et de un !

Et de 2 !

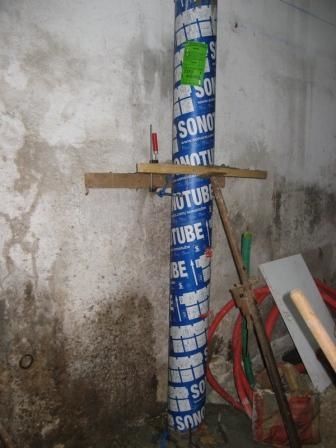

Coffrage des piliers (bon là, sacré gain de temps avec ces coffrages bleus tout prêts, le top !)

Et coulage de 2 piliers de 2m25 ! (heu.. là, j'ai subitement un doute sur l'emploi du terme "coulage"...)

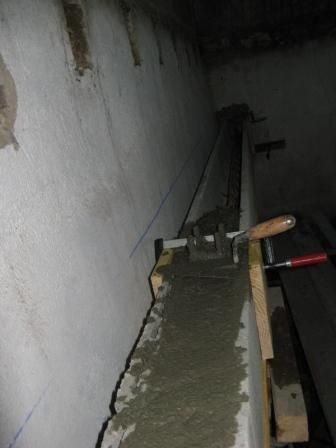

Ensuite, préparation de la poutre (bon oui, il n'y a qu'une seule photo mais bon, vous avez deviné les étapes entre : marteau piqueur aux extrémités pour faire entrer la poutre dans les murs, échaffaudage maison, étampage, pose des U, mettre tout de niveau...)

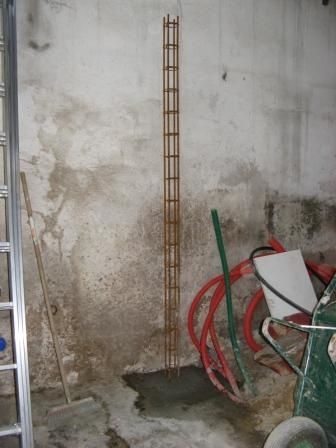

Ferraillage

et une poutre de coulée !

La suite prochainement...

Comments

[les bredins]

Bravo, vous avancez super vite, c'est du bon boulot.
Bon courage.
PS Pour la poutre, je suis un peu comme Rilou...
A très bientôt

[Fred et So]

Hello à tous,
Alors en réponse à Rilou : Fred a pour habitude de couler directement les poutres en béton. Les parpaings de chainage, il s'en sert pour faire des chainages bien entendu, mais aussi pour faire des linteaux (3m). Et donc là, il s'est dit pourquoi pas, ca nous fera gagner du temps de coffrage et éviter d'acheter des serres joints à... tête plate, je crois qu'il a dit, car nos murs sont tous tordus (et la poutre n'est pas collée). Comme on a fait un pilier de soutien, ca nous fait une portée que de 3m, donc ca nous paraissait bien. Mais bon, je crois que pour plus de précaution, on va monter un mur d'agglo sous cette poutre "chainage" (en + c'est un mur qui donne sur l'extérieur) et on va partir sur une poutre ordinaire béton de l'autre coté. Pour les ferrailles, je n'ai pas tout suivi. La ferraille qui sort de notre poteau et la ferraille de la poutre sont maintenues ensemble avec une autre ferraille (pas de photos). Voilà, en gros....

Et pour Vince, chez Point P tout simplement et pour donner un ordre de prix : Sonotube diamètre 200 longueur 4 m = 35€ HT

[Vince]

Salut

vous trouvez où le "sonotub" ?

Effectivement vous mettez les bouchées doubles pour le loft

[lajko]

Eh bien ! Bravo ... je m'disais qu'à ce rythme là, Noël c'est dans votre loft que vous allez le passer !!!...... nous on apprend un peu en vous lisant et en regardant les photos et les comm de "Rilou" qui à l'air de s'y connaître çà peut aider mais nous on met des poutres en bois !
Bon courage ... mais ... on voit que vous en avez à revendre !
@+

[Rilou]

Vous me faites peur avec votre poutre coulée dans des parpaings de chainage ! ! ! En générale des U de chainages ne servent qu'à chainer un mur et de temps en temps à realiser des linteaux de courte portée mais en aucun cas à faire des poutres support de plancher. Dans une poutre seuls les aciers inferieurs en travée travaillent (il travaillent en traction et il faut qu'il soient le plus bas possible), sur appui (le poteau) il faut des aciers supérieurs en chapeau, et des cadres verticaux pour reprendre les effortes tranchants. Je ne vois rien de tout cela sur vos photos.
